Comment identifier une roue seule : les 4 cotes à relever

Une roue industrielle usée, aucune référence lisible, un fournisseur d’origine introuvable : c’est la situation la plus courante en maintenance. Bonne nouvelle, quatre cotes et le type d’alésage suffisent presque toujours à identifier une roue seule et à trouver son remplacement.

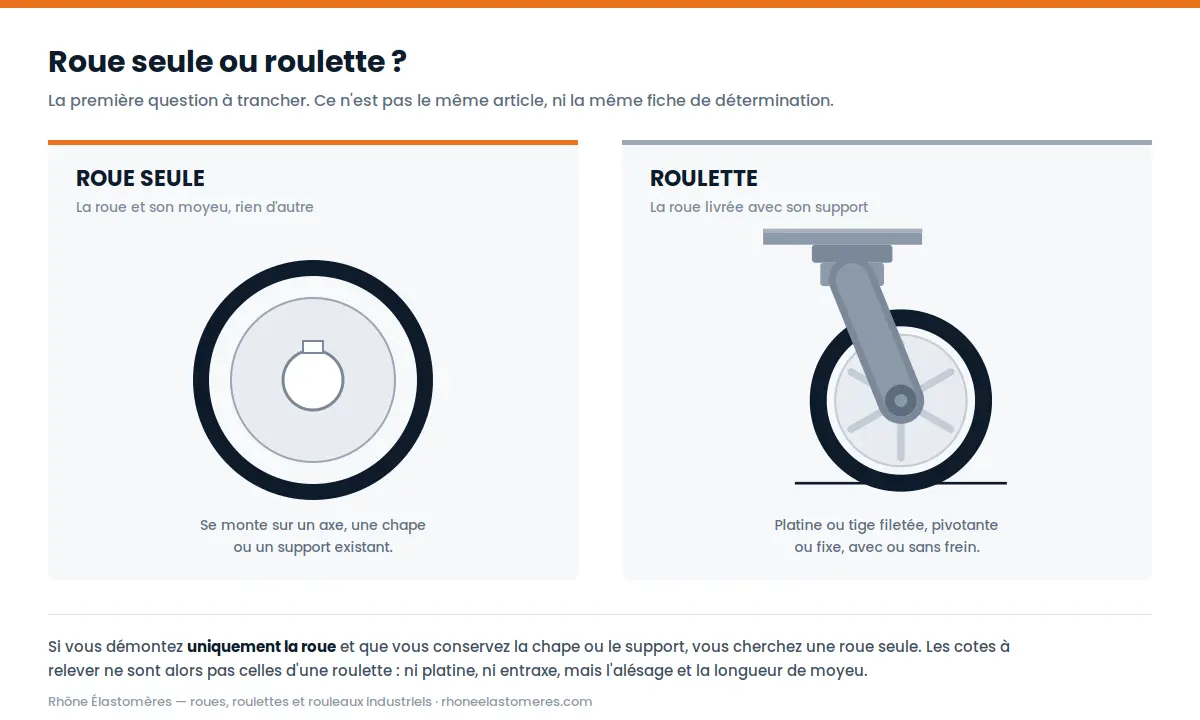

D’abord : roue seule ou roulette ?

La confusion est fréquente et fait perdre du temps des deux côtés. La distinction est pourtant simple :

• Une roue seule est la roue et son moyeu, sans rien autour. Elle se monte sur un axe, une chape ou un support que vous conservez.
• Une roulette est livrée avec son support : platine ou tige filetée, pivotante ou fixe, avec ou sans frein.

Le test est immédiat : si vous démontez uniquement la roue et que la chape reste sur votre chariot, vous cherchez une roue seule. Dans ce cas, oubliez les cotes de platine et d’entraxe — elles ne servent à rien ici.

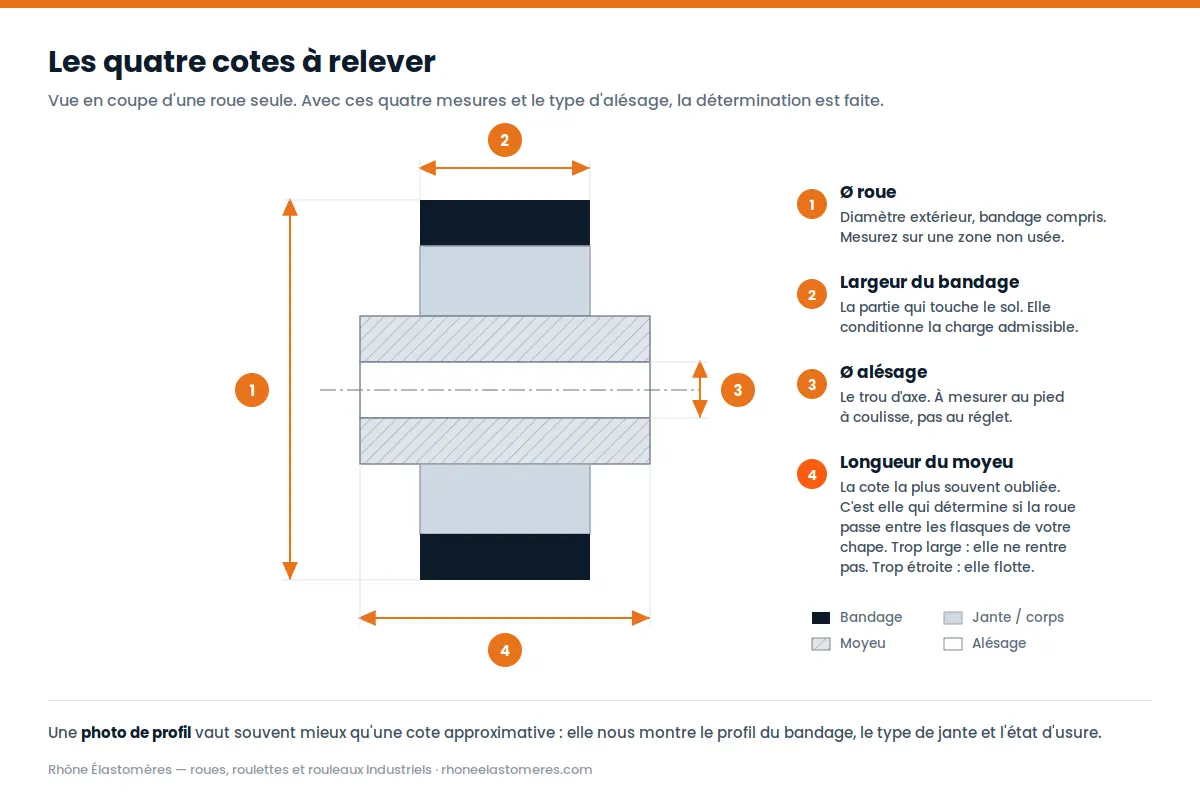

Les quatre cotes à relever

1. Le diamètre de la roue

Diamètre extérieur, bandage compris. Mesurez sur une zone non usée : une roue qui a des méplats ou une usure conique vous donnera une cote fausse de plusieurs millimètres. Si la roue est très usée, indiquez-le — le diamètre d’origine se retrouve à partir du moyeu.

2. La largeur du bandage

C’est la partie qui touche le sol. Elle conditionne directement la charge admissible : à diamètre égal, un bandage plus large répartit mieux la charge et s’use moins vite. Attention, la largeur du bandage n’est pas toujours celle de la jante — sur certains profils bombés, le bandage déborde ou se rétrécit.

3. Le diamètre d’alésage

Le trou d’axe. À mesurer au pied à coulisse, pas au réglet : entre un alésage de 20 et un de 20,5 mm, la roue monte ou ne monte pas. Si un roulement est en place, mesurez l’intérieur de la bague, pas le logement.

4. La longueur du moyeu

C’est la cote la plus souvent oubliée, et celle qui provoque le plus de retours. La longueur du moyeu détermine si la roue passe entre les deux flasques de votre chape.

Trop large, la roue ne rentre pas : il faudra écarter la chape, ce qui n’est ni prévu ni conseillé. Trop étroite, elle flotte entre les flasques, se déplace latéralement, use l’axe et finit par se coincer. Des bagues d’écartement peuvent rattraper un jeu léger, mais mieux vaut partir sur la bonne cote.

Mesurez d’un flanc à l’autre du moyeu, entretoises comprises si la roue en est équipée d’origine.

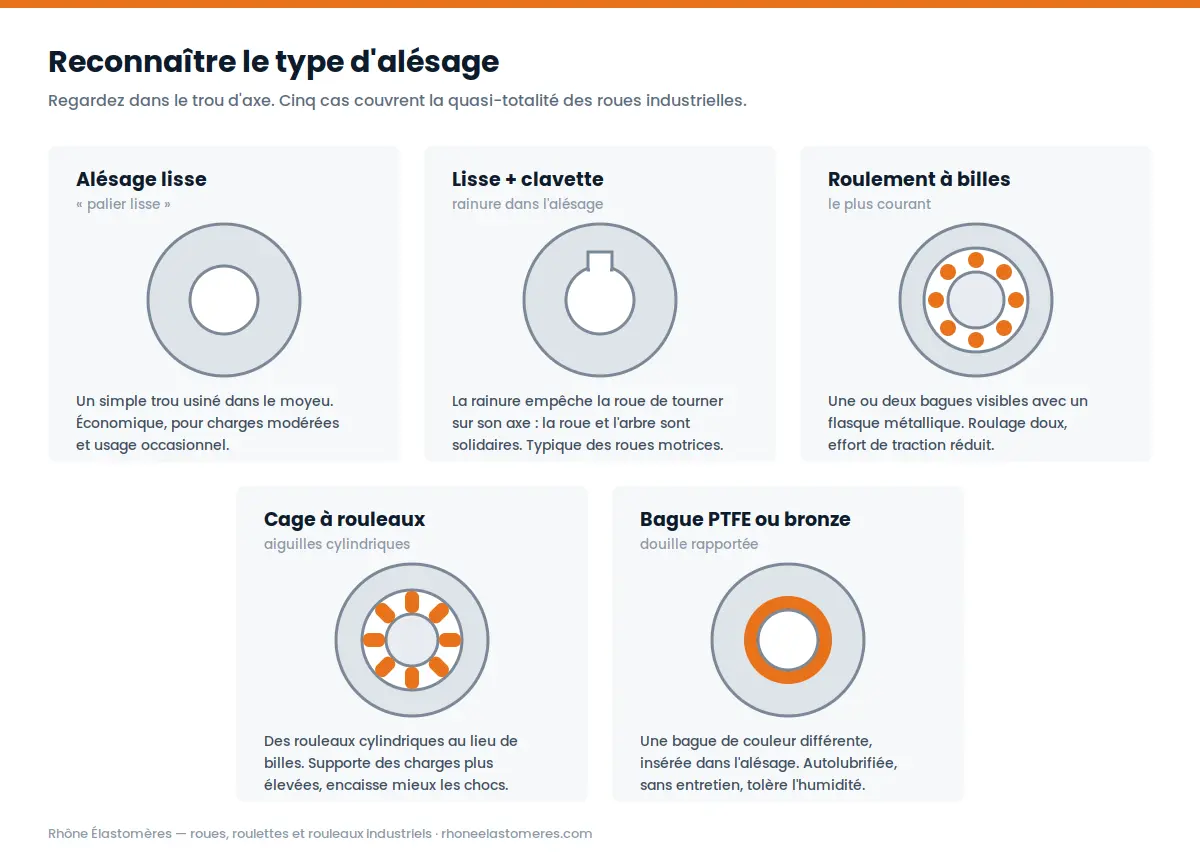

Le type d’alésage : cinq cas à reconnaître

Deux roues aux dimensions rigoureusement identiques ne sont pas interchangeables si l’alésage diffère. Voici comment les distinguer à l’œil.

• Alésage lisse. Un simple trou usiné dans le moyeu, sans rien dedans. Économique, prévu pour des charges modérées et un usage occasionnel. Le frottement direct axe-moyeu use l’un ou l’autre à la longue.
• Alésage lisse avec clavette. Une rainure rectangulaire est visible dans la paroi de l’alésage. Elle rend la roue solidaire de l’arbre : c’est le montage des roues motrices et des galets entraînés. Relevez aussi la largeur et la profondeur de la rainure.
• Roulement à billes. Vous voyez une ou deux bagues métalliques avec un flasque de protection. C’est le montage le plus répandu : roulage doux, effort de traction réduit, bonne longévité. Notez la référence gravée sur le flasque si elle est lisible (type 6204-2RS) — elle nous donne tout d’un coup.
• Cage à rouleaux. Des rouleaux cylindriques au lieu de billes. Supporte des charges plus élevées et encaisse mieux les chocs, au prix d’un roulement un peu moins souple.
• Bague PTFE ou bronze. Une douille de couleur différente, insérée dans l’alésage. Autolubrifiée, sans entretien, elle tolère l’humidité et les lavages — fréquente en agroalimentaire.

Deux erreurs qui reviennent souvent

Mesurer une roue déformée. Une roue restée chargée au même endroit pendant des mois a un méplat. Mesurée dessus, elle paraît 3 à 4 mm plus petite. Tournez-la et prenez la cote sur la partie saine.

Confondre alésage et logement de roulement. Si un roulement est monté, le diamètre qui compte est celui de son trou intérieur, c’est-à-dire le diamètre d’axe. Le logement, plus grand, ne sert qu’à loger le roulement.

Les autres informations utiles

Les cotes disent ce qui rentre. Le contexte dit ce qui tiendra dans le temps :

• La charge par roue. Pour un chariot à quatre roues, comptez la charge totale divisée par trois : sur un sol irrégulier, une roue peut se délester et les trois autres reprennent tout.
• Le type de sol et l’environnement : intérieur ou extérieur, humide, salin, alimentaire, corrosif.
• Le mode de déplacement : poussé à la main ou tracté par un engin. Ce n’est pas la même exigence sur le roulement.
• La matière et la dureté du bandage actuel, si vous les connaissez.
• Ce qui vous a posé problème avec les roues précédentes. C’est souvent l’information la plus utile : elle permet de proposer mieux qu’un simple remplacement à l’identique.

La fiche de détermination à remplir

Pour ne rien oublier, nous avons préparé une fiche PDF remplissable directement à l’écran. Elle reprend les quatre cotes, le type d’alésage, les conditions d’utilisation, et intègre le schéma en coupe avec les repères numérotés.

Télécharger la fiche « Roue seule » (PDF remplissable)

Remplissez-la, joignez une photo de profil de la roue, et envoyez le tout : réponse sous 24 h. Une photo vaut d’ailleurs souvent mieux qu’une cote approximative — elle nous montre le profil du bandage, le type de jante et l’état d’usure d’un seul coup d’œil.

Vous cherchez plutôt une roue avec son support ? Consultez notre catalogue de roues et roulettes ou nos équivalences Blickle. Et si votre roue est de grande dimension ou sur plan, le regarnissage est souvent plus économique qu’un remplacement.
